Почти на каждом форуме интернета найдется отдельная ветка, в которой обсуждается электромонтаж в США. И действительно, на первый взгляд, там всё делается очень ненадежно и огромнейшими нарушениями наших ПУЭ и техники безопасности, с полнейшим несоблюдением наших технических решений.
Тем не менее ни в Америке, ни в Канаде еще не зарегистрировано ни одного официально случая возгорания дома из-за качества проводки.
В каркасных домах штатов силовые кабели проходят прямо в деревянных стенах без какой-либо защиты в виде металлических рукавов или гофр:
... и все это функционирует на протяжении многих десятков лет без проблем.
Ответ на этот вопрос заключается в нескольких причинах, которые все лежат в одной плоскости — защита электропроводки.
Первое, на что сразу можно обратить внимание — на напряжение сети, которое вдвое меньше нашего — 120 В. С одной стороны это плюс, но с другой и минус. Здесь меньше вероятность пробоя изоляции, но американцы страдают от нехватки "напруги". Путешествуя по Европе, они всегда восхищаются тем, что можно одновременно включить электрочайник, утюг и пылесос.

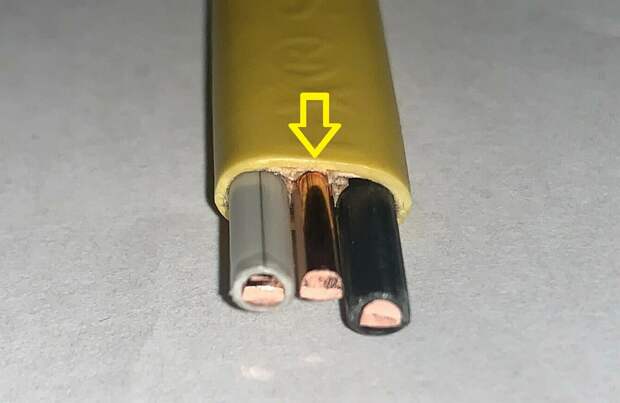

Во-вторых, чтобы увеличить защиту проводки, в силовых кабелях США жила Protective Earth (РЕ) специально выполняется без изоляции...
При каком-либо повреждении кабеля — случится не короткое замыкание, сопровождающееся искрой и возгоранием, а утечка на землю, при которой сразу же разомкнёт цепь УЗО.
Кроме того, американцы в своих электрощитках используют еще и ДЗУ.

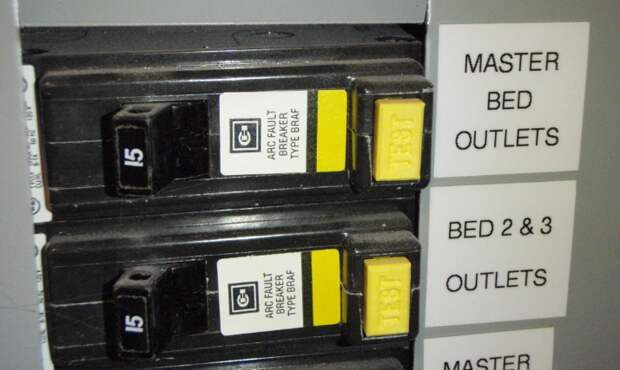

ДЗУ (AFCI - Arc Fault Circuit Interrupter) — это дугозащитные устройства, которые распознают начало искрения проводки и сразу отключают всю группу потребителей. Ставятся как до, так и после УЗО. ДЗУ занимают одно место на DIN-рейке и выглядят так:
Если о предохранителях и автоматах мы знаем 100 лет, УЗО — используется около 50 лет, то ДЗУ — это сравнительно молодой элемент, которому 20 лет, а в России его знают еще меньше времени.
По своей сути, ДЗУ — это очень чувствительный расцепитель электроцепи, который срабатывает ДО короткого замыкания в тот момент, когда только зародилась искра, такие устройства "чувствуют" любое ослабление соединения проводов (переходное сопротивление), ослабление клемм, перегиб кабеля, при котором обломились медные жилки, и даже не докрученную в патроне лампу!
Также ДЗУ сработает, если:
- Грызуны объели изоляцию до голой меди и искра пробивает по воздуху между жилами кабеля;
- Если вкручен в кабель шуруп или саморез и находится под напряжением;
- Включены китайские переноски в китайские тройники или китайские тройники в китайские переноски :-)))
Дугозащитные устройства в США получили огромное распространение с 1997 года, у нас же по сей день они практически не пользуются спросом и лишь немногие ставят в свои щитки УЗДП (устройства защиты от дугового пробоя), которые также способны обнаружить аварийную электрическую дугу.
На самом же деле, эти устройства считаются сложными устройствами, они постоянно снимают сигнал с датчика тока и непрерывно анализируют график (форму) тока. Если в розетку вставить старую дедушкину бритву или ламповый телевизор (утрирую), то наверняка можно получить ложное срабатывание — может быть поэтому у нас такая защита не получила широкого распространения?!
Но, в большинстве своем, таких устройств в щитках нам очень не хватает, больно уж много развелось горе-электриков, выполняющих некачественно электромонтажные работы в наших с вами домах!
