А из инструмента потребуется буквально то, что есть практически в каждой мастерской: циркулярная пила, дрель, ножовка и различные виды наждачной бумаги.

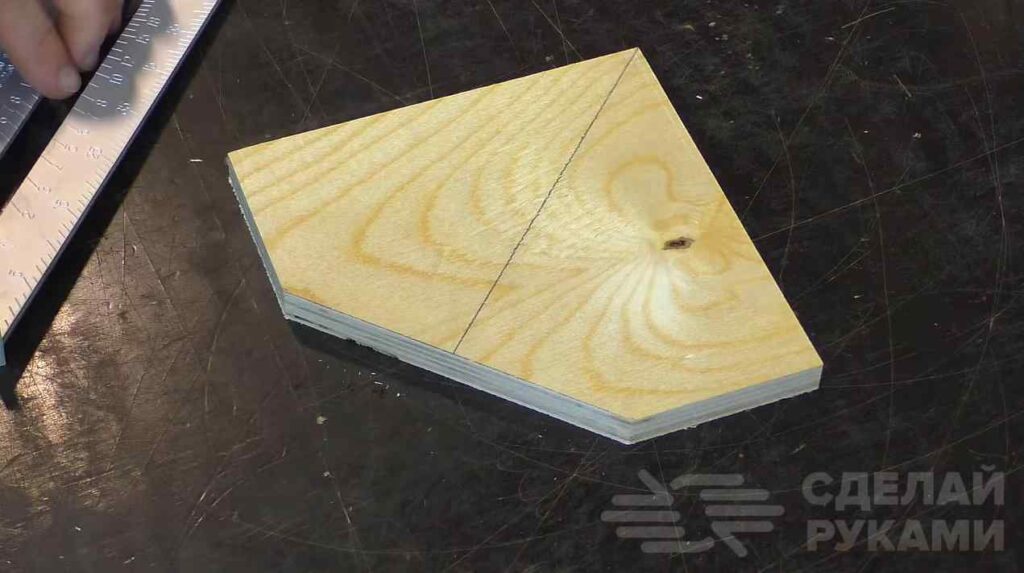

Первым делом из куска фанеры вырезаем треугольную заготовку. Размечаем линии отреза, соблюдая строго 90 градусов между отрезаемыми частями. Срезав все лишние части, размечаем центр заготовки и отмечаем радиус.
Основные этапы работ
На следующем этапе приклеиваем к перпендикулярным сторонам второй слой фанеры для утолщения зажимной части. Отрезаем всё лишнее, строго по заготовке. Зачищаем и шлифуем края.

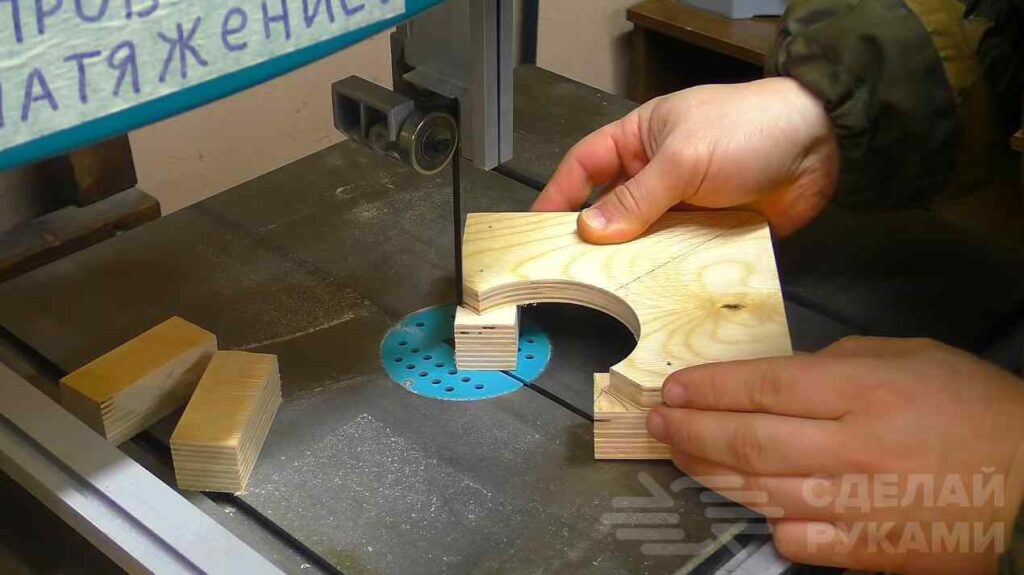

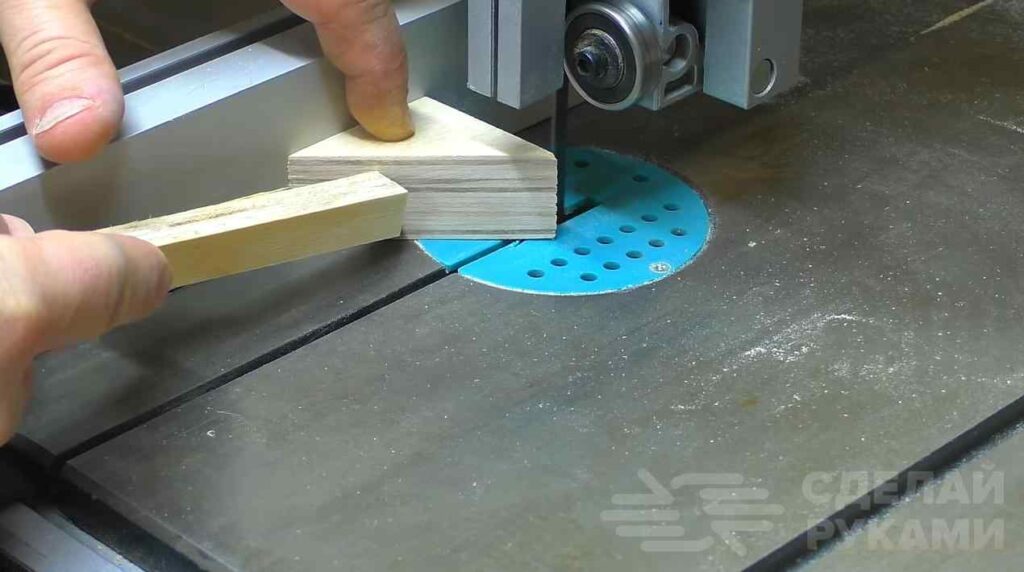

Для зажимания самой заготовки между двумя губками необходимо изготовить внутренний упор. Также вырезаем треугольник меньшего диаметра и подготавливаем прижимные части, соблюдая угол в 90 градусов.
Просверливаем сквозное отверстие в малом зажиме и закрепляем гайку для создания подвижности. В большем треугольнике также просверливаем отверстие, и вклеиваем гайку-заглушку.
Собираем нашу самоделку

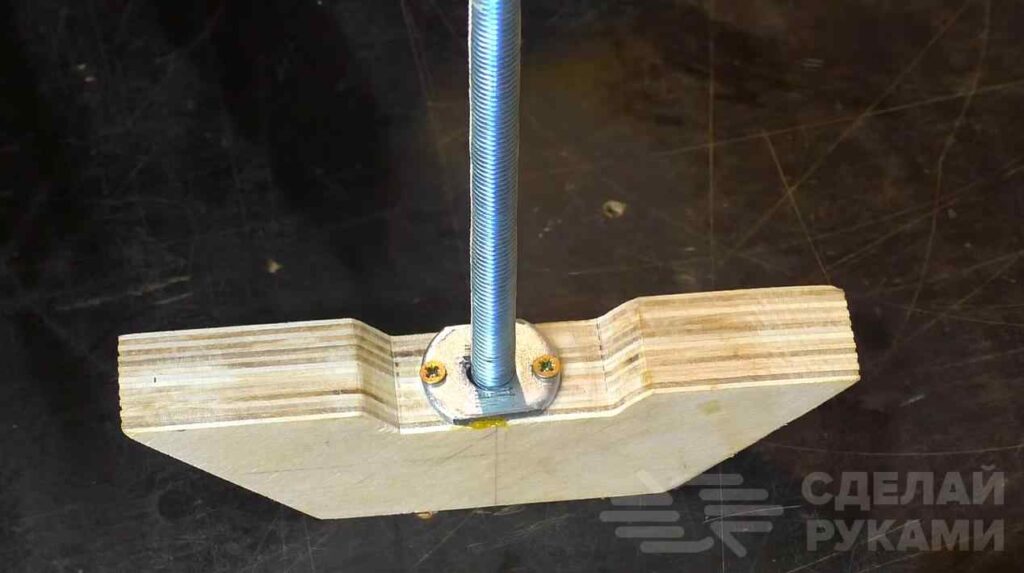

На край шпильки устанавливаем рукоять от старого напильника либо старой отвертки. Наворачиваем на шпильку малый зажимной треугольник. Далее вкручиваем шпильку до упора в стопорную гайку.
Покрываем минеральным масло все деревянные части заготовки и ждём высыхания.
Наша самоделка готова. Процесс изготовления угловой струбцины можно посмотреть в авторском видеоролике.
