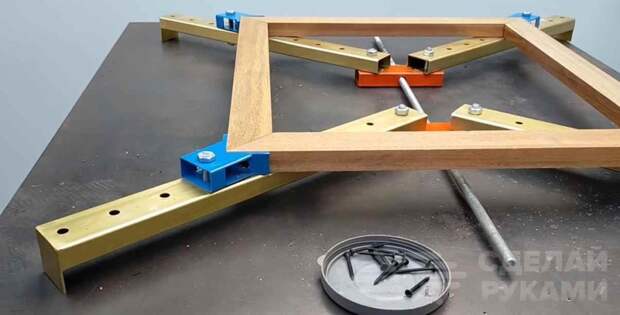

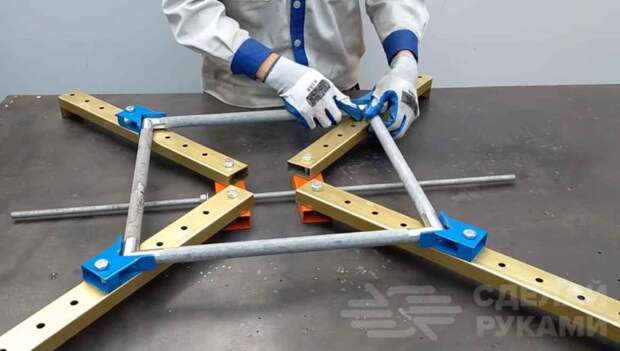

Используя эту струбцину, можно как сваривать рамки из металла (например, из круглой или профильной трубы), так и склеивать их из дерева — из брусков и досок.
Изготовить самодельную универсальную струбцину не составит особого труда даже для начинающего мастера.

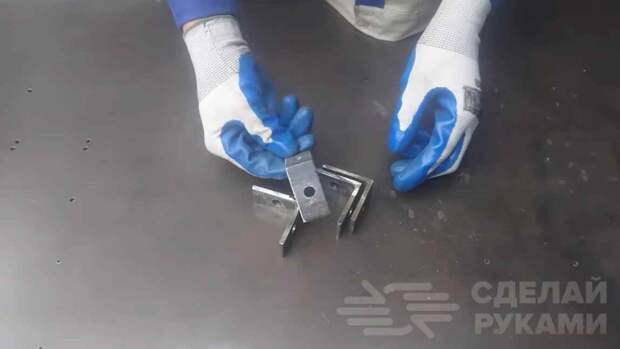

Первым делом от строительного уголка отрезаем четыре одинаковых куска, и сверлим в них отверстия. Напильником по металлу или с помощью УШМ убираем заусенцы.

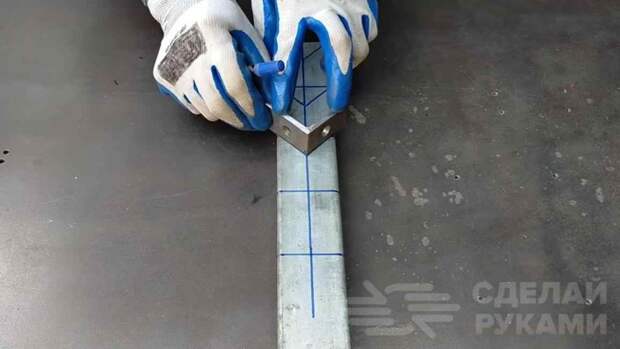

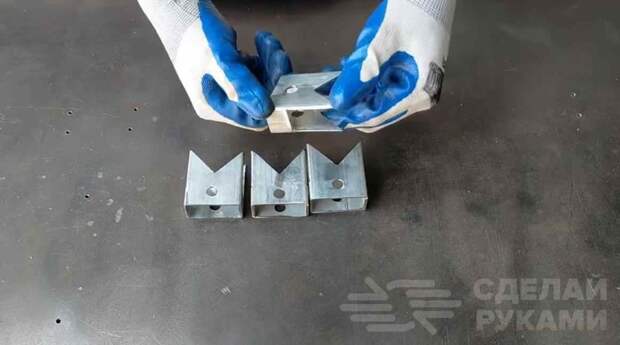

После этого делаем разметку на куске профильной трубы, и вырезаем из нее четыре прижимных губки. Сверлим в них отверстия.
Основные этапы работ

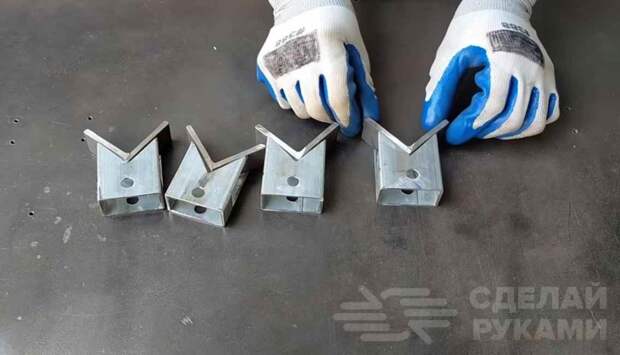

На следующем этапе привариваем куски уголка к заготовкам из профиля. Сварные швы зачищаем болгаркой.

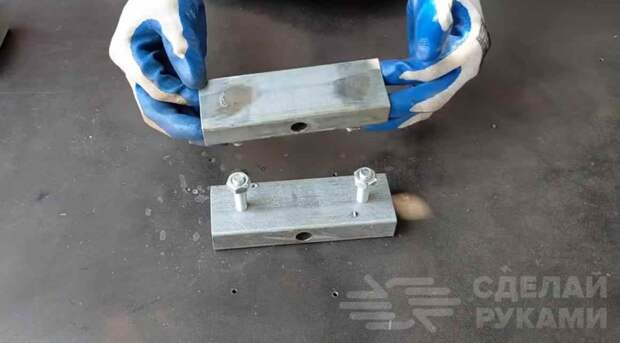

Далее отрезаем два куска профиля, делаем разметку и затем сверлим отверстия. В крайние отверстия вставляем куски шпильки, и обвариваем.

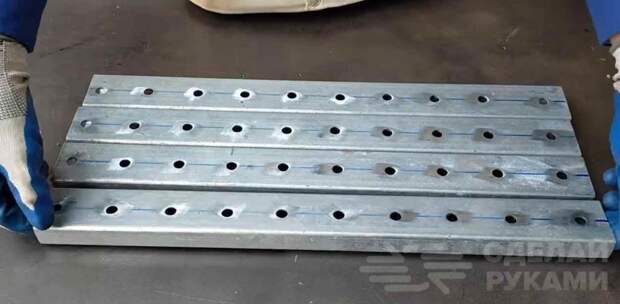

После этого отрезаем еще четыре заготовки из профильной трубы, и сверлим в них отверстия на одинаковом расстоянии друг от друга. К торцам привариваем пластины из металла.

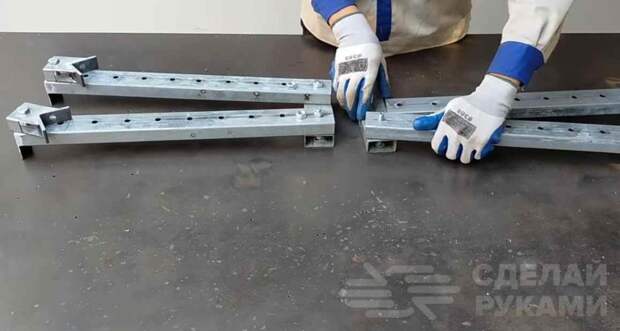

Когда все детали готовы, можно приступать к сборке угловой струбцины. Прижимные губки крепим к длинным профилям, которые соединяются попарно с помощью поперечин. А сами поперечины соединяются друг с другом длинной шпилькой.
Подробно о том, как сделать угловую струбцину для изготовления рамок, можно посмотреть в авторском видеоролике. Идея автора YouTube канала Kwando Technic.
